MTR 基于网络路由
基于 MTR 的网络路由使用先进的探测技术来检测从源到目标服务器的流量路由，即使 Traceroute 等网络诊断工具无法检测到。Traceroute 等免费工具可能会遇到防火墙问题，并且不能始终提供对云应用程序的可见性。但是，基于 MTR 的网络路由图可让您深入了解关键网络路径，而不管节点位置如何，即本地、云或混合 IT 环境中。基于 MTR 的网络路由图会在中断期间自动生成，作为监视器的停机/故障 RCA 报表的一部分。它可以让您识别网络速度变慢，解决整个交付链中的热点问题，并帮助尽早解决问题。您甚至可以识别上游 ISP 的问题并与他们共享报表以便快速纠正。
内容
什么是MTR和网络路线图？
MTR 将“Traceroute”和“Ping”工具的功能合并到一个网络诊断工具中。启动 MTR 后，它会调查 MTR 运行所在的源与定义的目标服务器之间的网络连接。当它确定节点之间每个网络跃点的主机地址时，它一个接一个地依次向每个节点发送 ICMP 回显请求包，以确定到每个节点的链路质量。在执行此操作时，它会打印有关每个节点的实际运行统计信息。
网络路线图是 MTR 网络流量路径、响应时间和源与目的地之间每个节点性能的增强可视化表示。它是了解各种互联网连接问题的重要工具，包括丢包和高延迟。
网络路由图可让您：
- 监控整个网络路由中的实际流量——从源到目的地以及其间的所有跃点
- 及时检测全网的网络减速和中断
- 可视化和跟踪从我们全球各个地点到您的目的地的不同网络路线
- 识别各个节点的多个性能属性，包括 IP 详细信息、丢包率和延迟。
生成网络路由图
在监视器中断期间，Site24x7 会自动生成根本原因分析 (RCA) 报表。该报表借助从多个网络故障排除工具（包括位置检查、挖掘分析、ping、traceroute 和 MTR）获取的数据帮助您检测中断。网络路由图是 RCA 报表中的一个附加工具，可帮助您比以往更快地跟踪问题。要从 RCA 报表访问网络路由图，请执行以下步骤：
- 登录站点 24x7
- 访问主页> 单击处于关闭状态的监视器。
对于网站、REST API、REST API 事务和 SOAP 监视器，还将为故障监视器生成 RCA 报表。 - 在监视器的详细信息页面中，单击中断选项卡。您将看到所选时间段内的所有中断。
- 单击查看 RCA链接以在单独的选项卡中访问停机时间 RCA 报表。向下滚动以查看基于 MTR 的网络路线图。
从网络路由图中推断数据
网络路由图中的每个节点在接收并确认来自源节点的 ICMP 数据包时都会打印出以下数据：
- IP 地址：这是“跃点”的 IP/主机名，它将告诉您数据包到达目标服务器的路径。
- ASN：注册到 ISP 的自治系统编号。ASN 号唯一标识 Internet 上的网络。
- 跳数：这是跳数，对于基本故障排除并不重要，除非它跳过数字。链路延迟是信号在两个连续节点之间遍历所花费的时间。
- 发送的数据包：这显示了每个跃点发送了多少数据包。
- 丢包百分比：这显示了该跃点的数据包丢失，它会告诉您在路径中发生数据包丢失的位置（如果有）。
- 平均 RTT：每跳的平均延迟（以毫秒为单位）（也四舍五入）。
- 最后RTT：该跃点的最后一次测试的延迟（以毫秒为单位）（也四舍五入）。
- 最佳 RTT：这是每跳的最佳延迟（以毫秒为单位）（此数字四舍五入，因此 0 表示小于 0.5 毫秒，而不是没有连接）。
- 最佳 RTT：每跳的最差延迟（以毫秒为单位）（也四舍五入）。
- 标准偏差：发送到此主机的延迟的标准偏差，显示结果的一致性。
视频
这是一个快速视频，演示如何从 MTR 报表中解释根本原因：

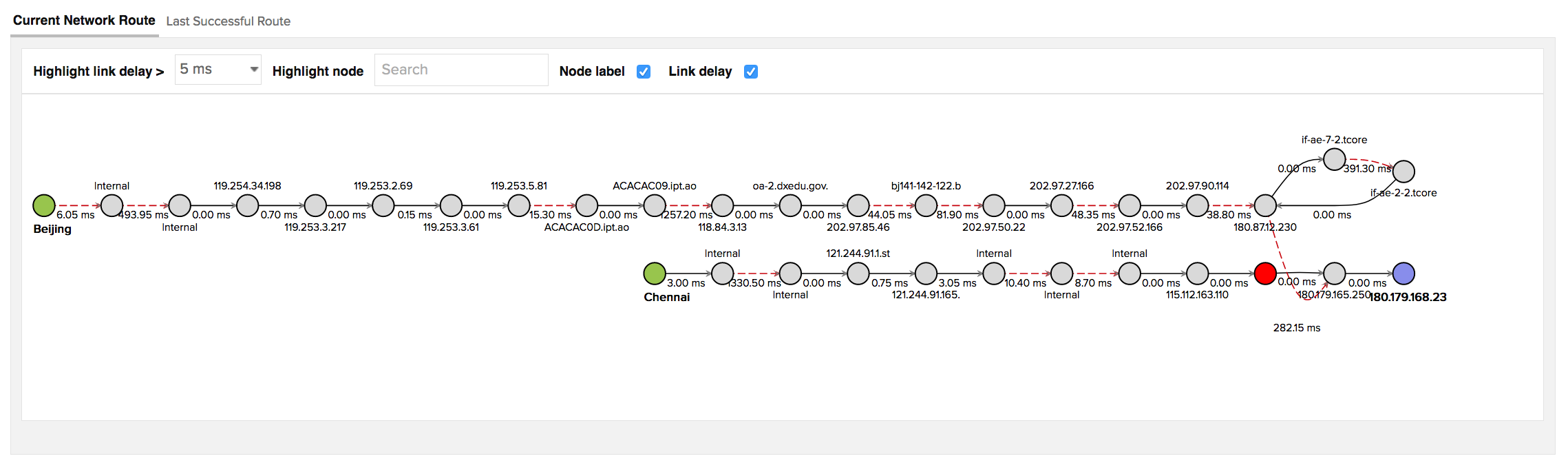

当前网络路由
它可以让您找到不同设备在通过 Internet 时在目的地服务器上遇到的各种网络问题。通过使用提供给您的各种运算符，您可以更深入地了解各种性能瓶颈。使用“ 高亮链接延迟>" 选项，您可以立即发现两个连续节点之间的信号延迟。通过将鼠标悬停在路由图中的特定节点上，您将获得该节点的延迟和丢包百分比的详细信息。如果您注意到那个特定节点的延迟和丢包超过预期值，肯定是这个节点有问题。你可以联系你的ISP，尽快解决问题。源节点显示为绿色，而目标节点显示为绿色。节点以蓝色突出显示。当节点以红色突出显示时，表示该节点存在 100% 的信号丢包率。您可以使用“突出显示节点”搜索选项键入并定位路由图中的特定属性. 通过选择“节点标签”和“链接延迟"复选框，您也可以在路线图中查看相同的内容。

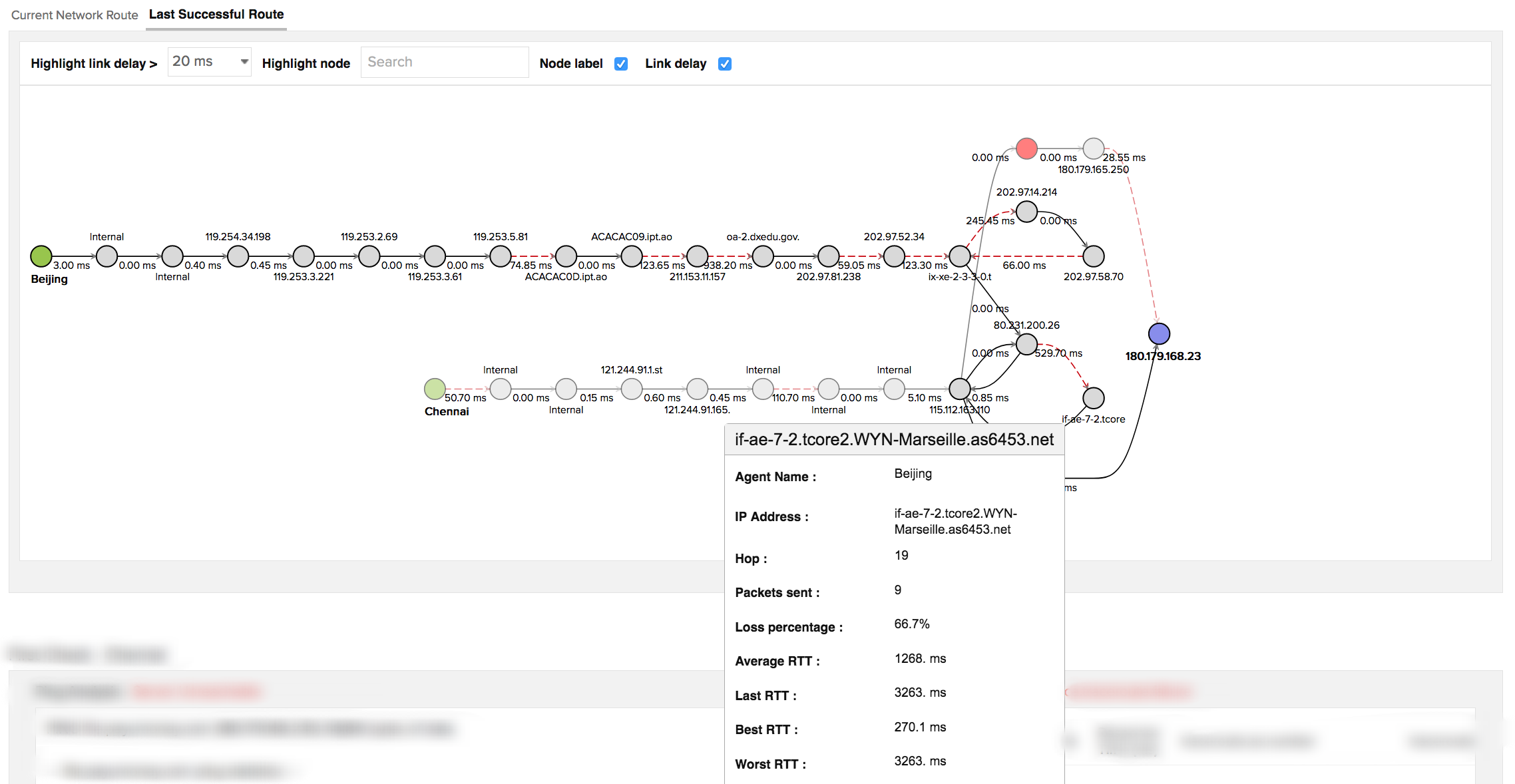

最后成功的路线
上一条成功路由让您可以查看和分析目标 IP 成功解析时上一条成功的路由。您可以收集各种性能属性，例如不同跃点的数据包丢失和延迟以及两个连续节点之间的链路延迟。在中断期间，您可以使用此数据关联特定节点的延迟问题和其他性能属性。
